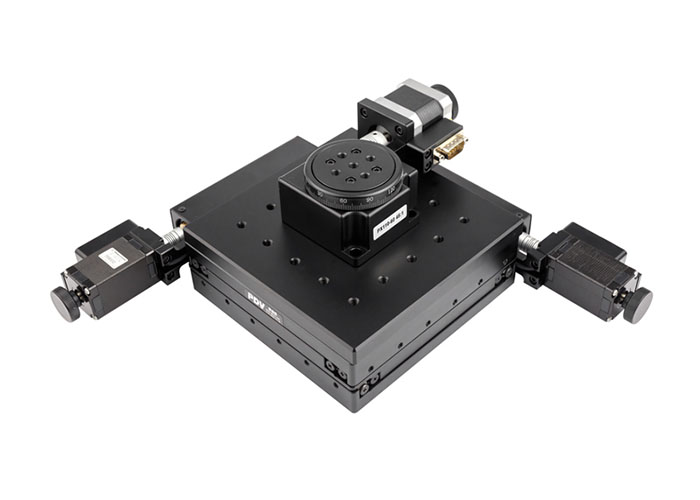

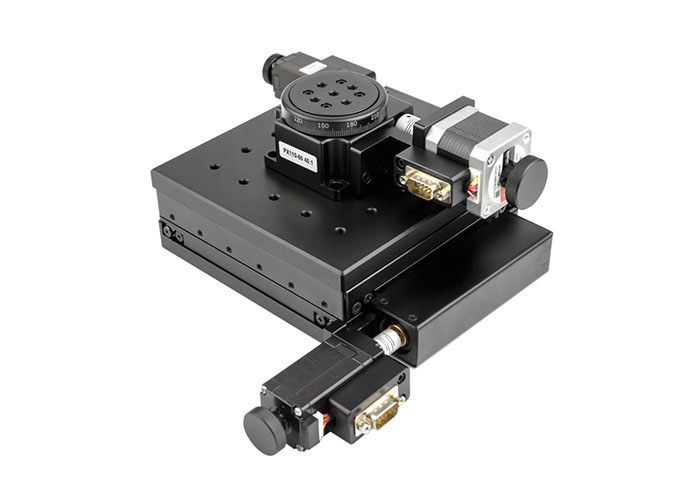

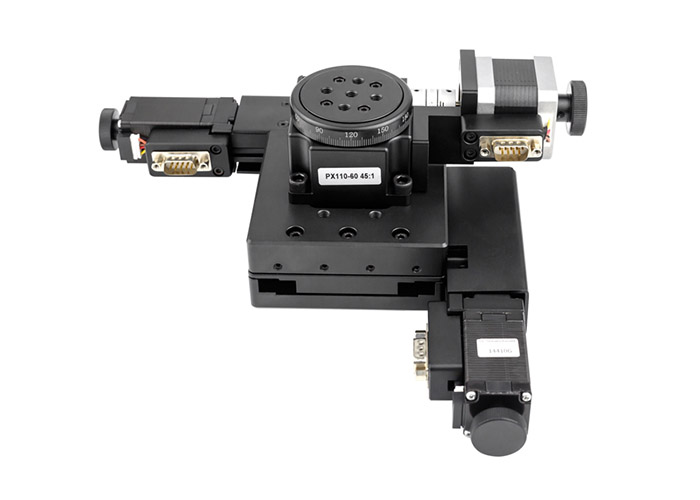

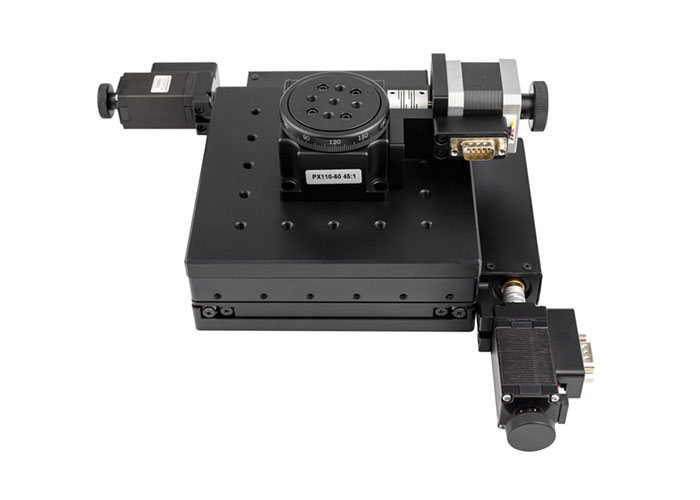

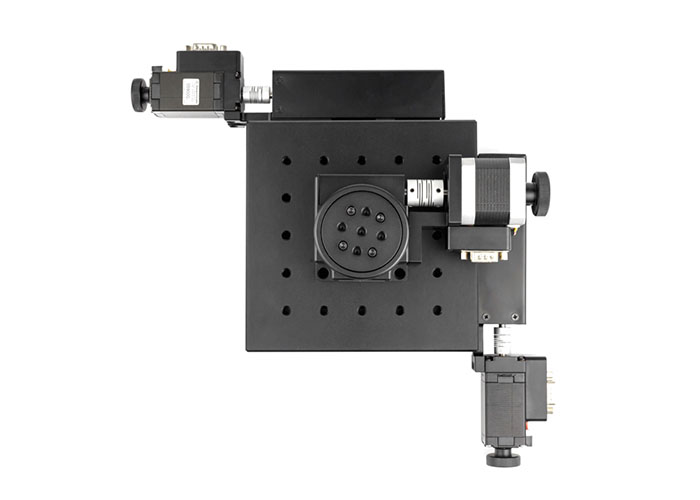

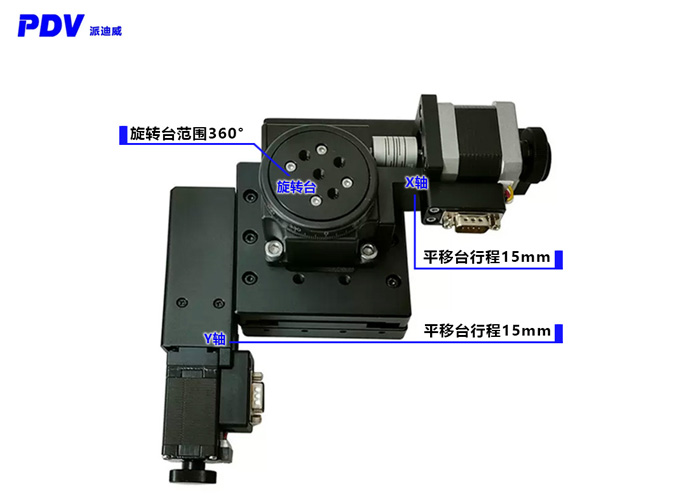

首頁 > 產品中心 > 高精度電動平臺系列 > 電動三維組合臺（XYZ）
型號 | PX110-60 | |
結 構 描 述 | 角度范圍 | 360° |
臺面尺寸 | φ60mm | |
傳動比 | 45:1或90∶1 | |
驅動機構 | 蝸輪和蝸桿機構 | |
導軌形式 | 軸承 | |
步進電機(1.8°) | 42BYG | |
主體材料 | 鋁合金 | |
表面處理 | 陽極氧化發黑 | |
中心承載 | 30kg | |
重量 | 1.2kg | |
精 度 描 述 | 分辨率 | 0.02°（無細分） 0.001°=3.6″（20細分） |
速度 | 50°/sec | |
重復定位精度 | 0.005°=18″ | |
定位精度（選配光柵） | 0.01°=36″ | |
端跳精度 | 15μ | |
空回 | 0.005°=18″ | |
偏心 | 5μ | |
丟步 | 0.005°=18″ | |
平行度 | 80μ | |
型號 | PT-XY15 | |
結 構 描 述 | X，Y軸行程 | 15 mm |
臺面尺寸 | 90×90mm | |
螺桿規格 | 高研絲桿副（導程1 mm） | |
導軌 | 交叉滾柱導軌 | |
步進電機（1.8°） | 28STH51H-0674B | |
主體材料 | 鋁合金 | |
表面處理 | 陽極氧化發黑 | |
臺面承載 | 10 kg | |
重量 | 3.2kg | |
精 度 描 述 | 分辨率 | 2.5μ（無細分）0.125μ（20細分） |
速度 | 6mm/sec | |
重復定位精度 | 1.5μ | |
定位精度（選配光柵） | 5μ | |
直線度 | 5μ | |
運動平行度 | 15μ | |
俯仰 | 50″ | |
偏擺 | 25″ | |
回程間隙 | 2μ | |
丟步 | 2μ | |
可加裝光柵尺(G) | ||
可換裝伺服電機(D) | ||
精密型電動旋轉臺(蝸輪蝸桿)：PX110-60
產品特性：(表格里精度描述欄為電性能參數)
※標配步進電機9針接口，公司的運動控制器可對其實現自動化控制。
※旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長。
※采用精密研配的蝸輪蝸桿結構，運動舒適，可以任意正向和反向旋轉且空回小。
※設計精巧的消空回結構，可調整長期使用造成的空回間隙。
※特殊的結構設計保證了旋轉臺面低的端跳和偏心，使旋轉運動更加平穩。
※旋臺的中心通孔與旋轉中心有嚴格的同軸度要求，旋臺的中心孔徑有嚴格的配合公差限制，方便客戶做精密定位。
※臺面外圍的刻度圈是激光刻劃標尺，標尺可相對臺面轉動，方便初始定位和讀數。
※步進電機和蝸桿通過高品質彈性聯軸節連接，傳動同步，消偏性能好，降低了偏心擾動且噪音小。
※可與其他種類臺子組成多維電動調整臺。
※可選配：增加限位功能，增加初始零位 ，換裝伺服電機，加裝旋轉編碼器，接受產品的改制和定制。
※可換裝三相步進電機或換裝伺服電機增大旋臺的轉速和扭矩。
產品尺寸圖：

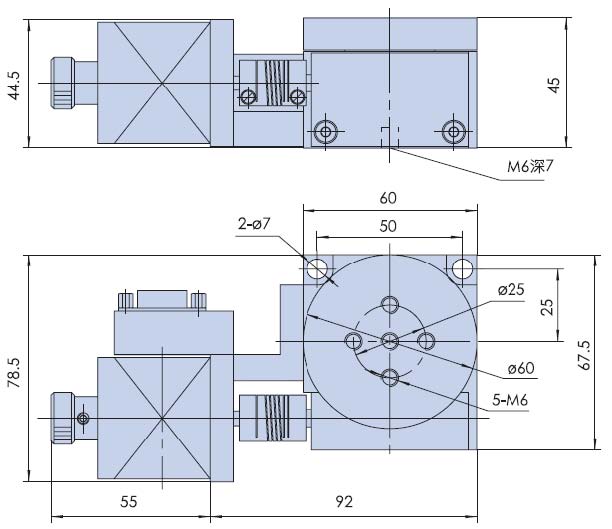

PX110-60

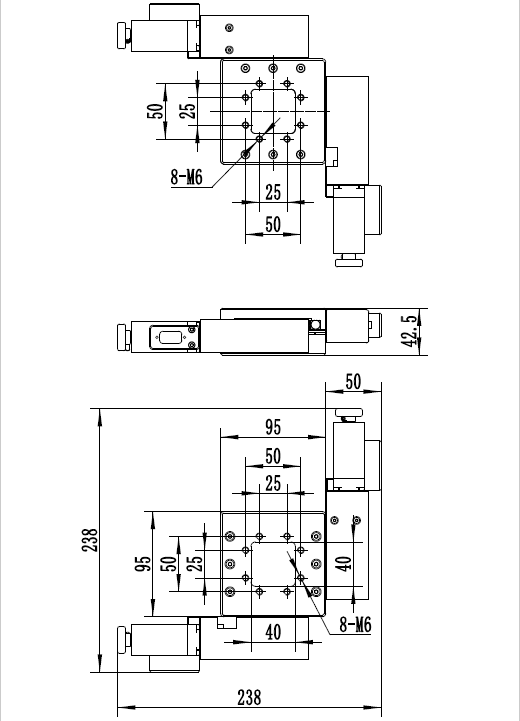

PT-XY15
