型號 | PT-SD301 | PT-SD300 |
臺面尺寸 | 65mm×65mm | 65mm×65mm |
角度范圍 | ±10° | ±10° |
回轉中心高 | 100 mm | 76 mm |
回轉中心偏差 | φ0.1 mm | φ0.1 mm |
驅動方式 | 蝸輪蝸桿驅動 | 蝸輪蝸桿驅動 |
導軌形式 | 精研燕尾 | 精研燕尾 |
驅動位置 | 中央驅動 | 中央驅動 |
刻度 | 1° | 1° |
讀數 | 5′ | 5′ |
調整量 | (參考)30″ | (參考)30″ |
偏擺 | 200″ | 200″ |
傾斜 | 200″ | 200″ |
承載 | 6kg | 6kg |
自重 | 0.48kg | 0.48kg |
材料 | 鋁合金 | 鋁合金 |
表面處理 | 陽極氧化發黑 | 陽極氧化發黑 |

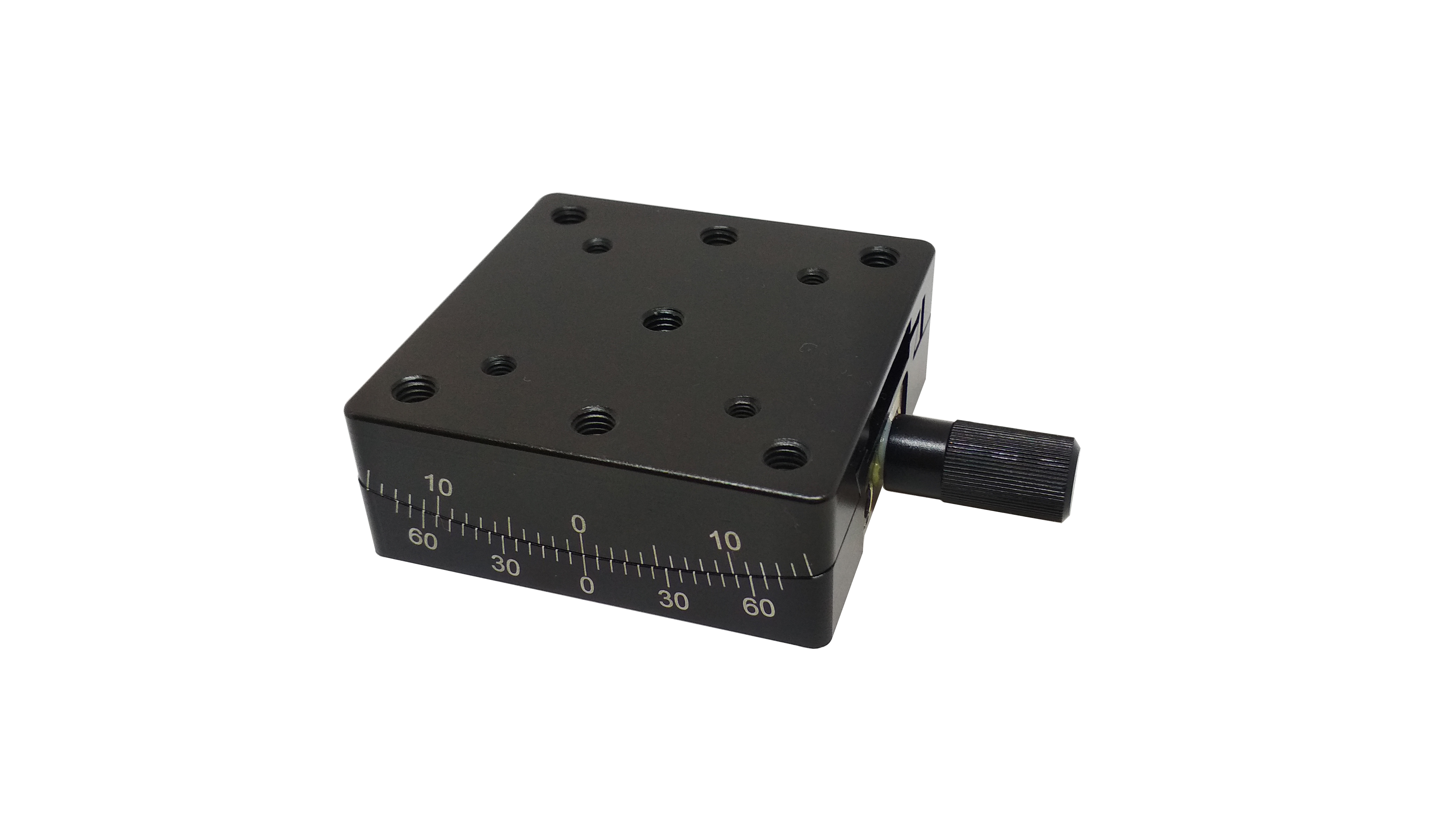

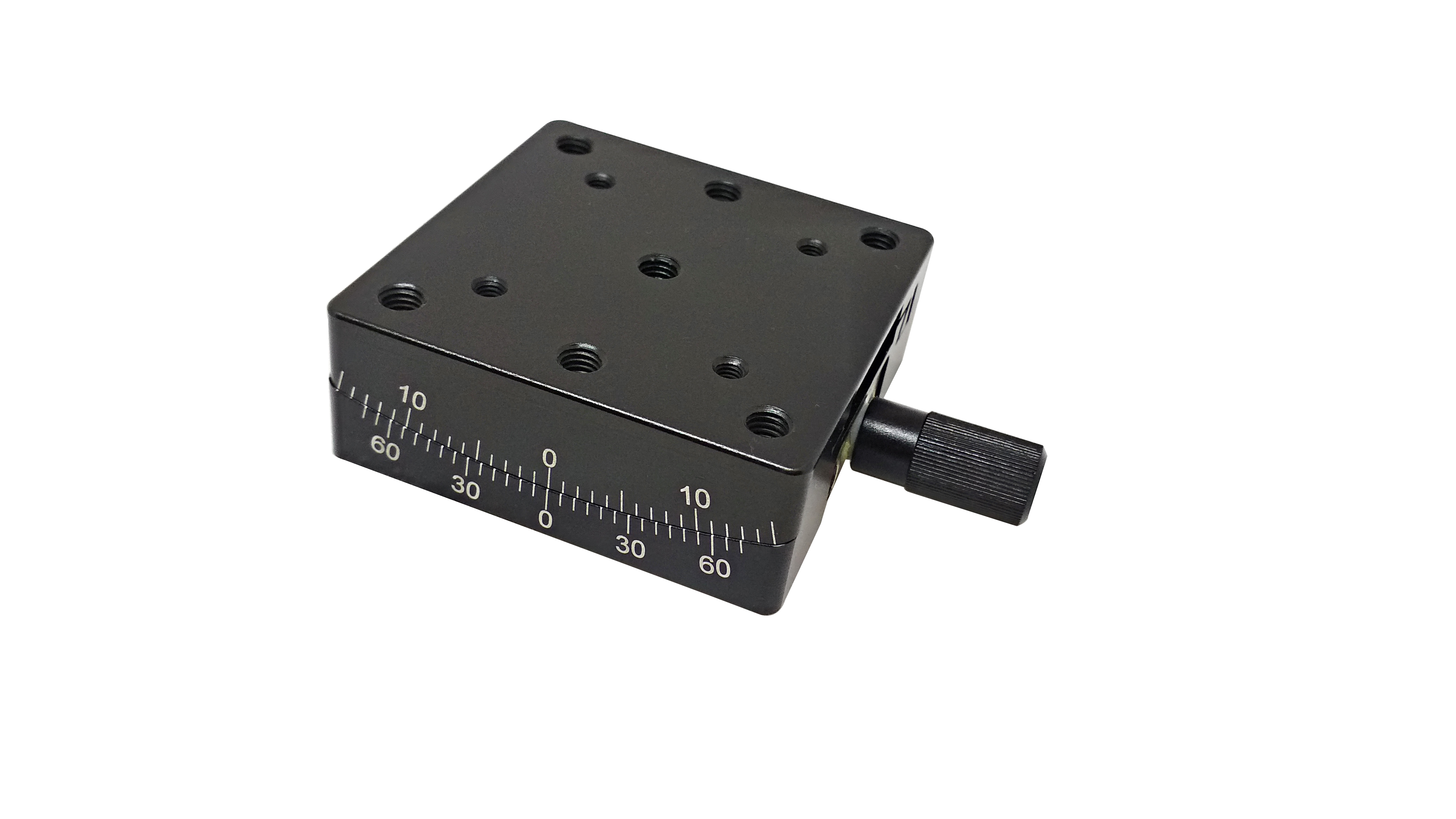

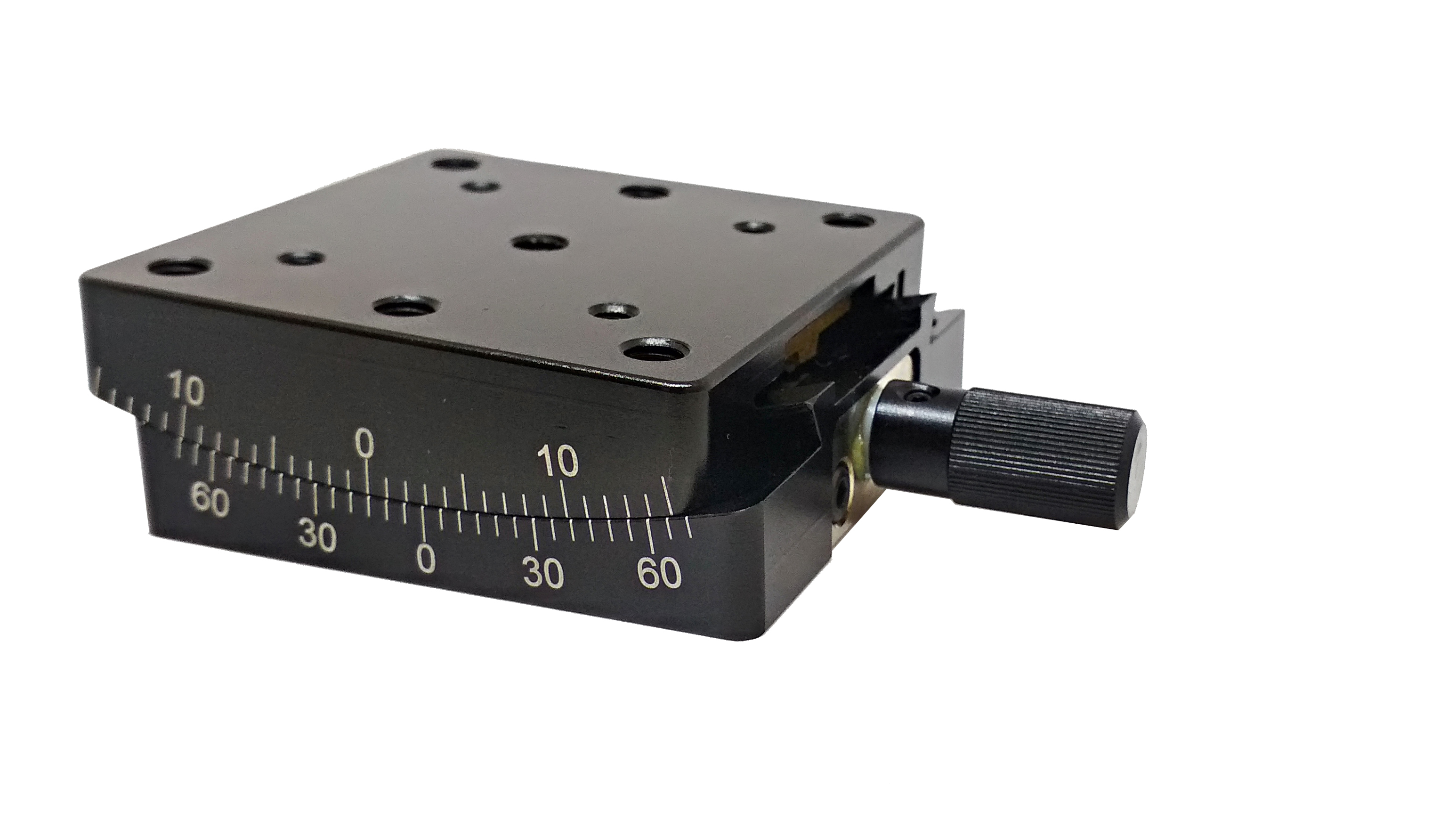

精密型手動角位臺：PT-SD301
產品特征：
※產品提供小角度旋轉調節
※采用可調燕尾導軌，精度高，承載大
※蝸輪副驅動，運動舒適，精密可靠
※臺面運行平穩，偏擺和傾斜較小
※成對設計，疊加后旋轉中心為同一點，可進行正交雙軸同心旋轉調整
※手輪鎖緊，安全可靠
※臺面水平放置，具有標準連接孔，可以和其它系列產品組成多維調整架

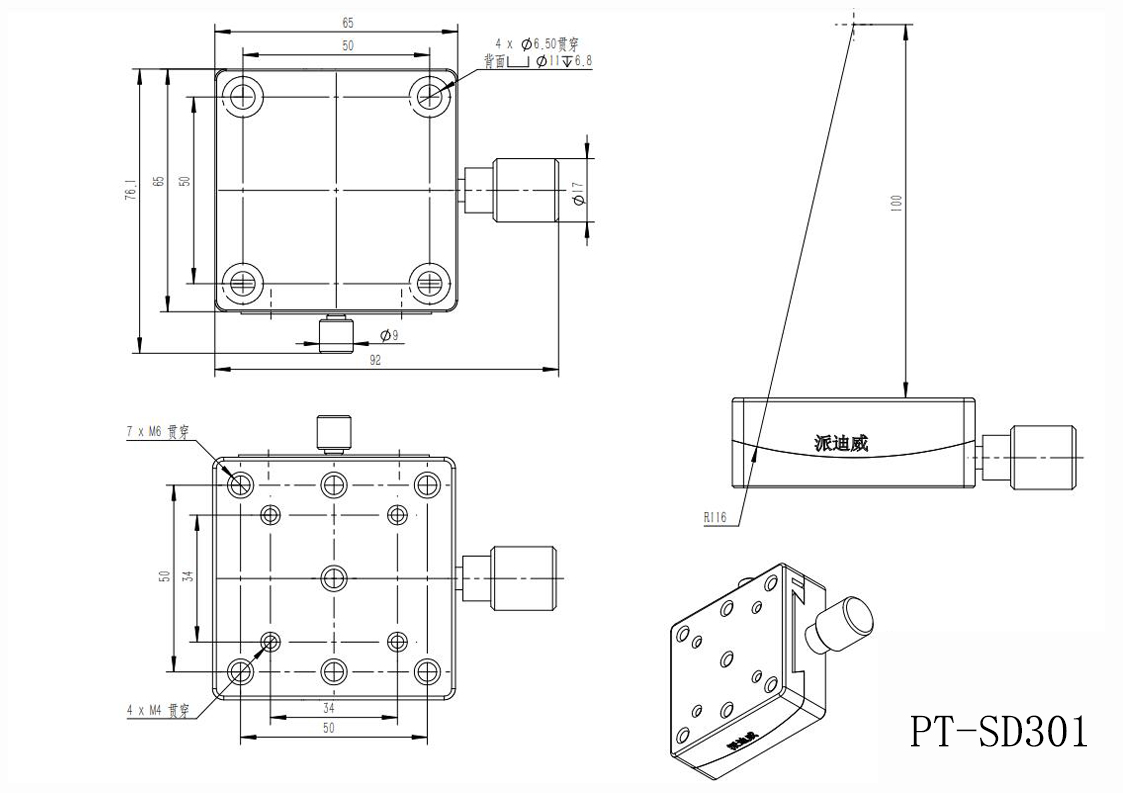

產品尺寸：
